醫用單槽超聲波清洗機

醫用單槽超聲波清洗機是金泰瀛為醫院研發的一款專門清洗醫用器材的超聲波清洗設備，通過添加消毒劑利用超聲波去除醫療工具上的污垢，病毒細菌等。

在線咨詢

全國熱線

+852-49443594

轉化探頭

産品參數

品牌	金泰瀛	加工定制	是
類型	機械臂式	适用領域	醫用
用途	工業用	槽數	單槽
型号	JTA-1120YT	超聲清洗頻率	40KHz
清洗溫度	常溫-100（℃）	工作方式	超聲波清洗
外形尺寸	1400×800×1000mm	功率	20.5kw
振子	120顆	震動方式	底震

清洗工藝配置說明

JTA-1120YT醫用單槽超聲波清洗機整個工作過程由PLC控制，設備主線由1個功能槽組成，采用成熟的環保型全水劑清洗工藝。其工作原理是利用超聲波特有的空化效應并結合純淨水的除污作用+循環内壁沖洗（利用可伸縮夾頭實現管材内壁活性流水通過，夾頭固定在升降托盤上）使工件内外表面達到潔淨要求後，再采用一道潔淨空氣對内壁進行吹水處理。

一．設備名稱：醫用單槽超聲波清洗機

二．設備型号：JTA-1120YT

三．設備用途：清洗醫療器械軟管表面及内表面的粉塵及其他髒污，并對工件進行内表面吹氣幹燥處理；清洗外科機械工具等。

四．設備工作節拍：1秒～60分鐘任意可調；

五．設備處理流程：

人工對接軟管進出口→升降機構下降到低位→超聲波清洗→内循環沖洗→清洗時間到超聲波停止 →内循環停止→升降機構自動升起到高位→軟管内壁吹水啟動→吹水時間到 →人工取件

六．設備配套條件要求：（需要由需方提供配套）

擺放環境：淨化車間；
淨化水（純水）：電導率≦10µs.cm（25℃），流量≦0.5m3 / H，；
電源要求：380VAC±10%，3P5W，50Hz；

七．設備使用成本：

電消耗量：約21KW/ H；
淨化水消耗量：約0.5m3/ H；

八．設備主要技術要求：

8.1設備概述：

TA-1120YT單槽多功能式超聲波清洗機整個工作過程由PLC控制，設備主線由1個功能槽組成，采用成熟的環保型全水劑清洗工藝。其工作原理是利用超聲波特有的空化效應并結合純淨水的除污作用+循環内壁沖洗（利用可伸縮夾頭實現管材内壁活性流水通過，夾頭固定在升降托盤上）使工件内外表面達到潔淨要求後，再采用1道潔淨空氣對内壁進行吹水處理。

該機除需人工在設備高位處放、取管材外，其餘定時及清洗工作全部由設備自行完成。該機為半封閉型，外觀造型美觀大方。設置觸摸屏操作界面。電控部分采用進口優質件，性能穩定。設備具有自動化程度高、洗淨效果好、清洗速度快、機動性強、使用方便、外形美觀、結構合理、使用壽命長等特點，是理想的醫療行業管材洗淨專用設備。

8.2 清洗工藝配置：

槽号	工序方法	處理介質	超聲波	擺動	加熱功率		過濾精度	進/排水	定時
槽号	工序方法	處理介質	超聲波	擺動	槽體	儲液箱	過濾精度	進/排水	定時
1	超聲波清洗 (去污)	純水	6000W 40KHz	有	12KW		2μ	有	有
2	内壁循環沖洗	純水					2μ	有	有
3	内壁吹水	潔淨空氣					0.1μ		有

九. 設備各部分配置：

9.1 第1槽：超聲波清洗槽（處理介質：熱清洗劑）

超聲波清洗槽	數量	1個工位；
	有效尺寸	（長×寬×深）550×1500×500/mm；
	材質	進口SUS316L不鏽鋼闆；
	結構	1.設有低液位保護； 2.設有4面齒狀溢流口，可快速排走液面漂浮的油污和髒物，排走的清洗液經溢流口流向排水管（小流量進水可使液面高位漂浮物溢流到機台外減少工件提升後漂浮物二次粘附到工件表面）。 3.自循環過濾後補回清洗槽，循環使用； 3.槽體外貼10mm厚保溫棉，減少熱能損耗； 4.槽底帶幅度設計，便于排液和清理槽體杜絕死角殘留污漬； 5.設有進水口、排水口，排水管道與設備總排水管相連；
	超聲波	1.頻率：40KHz； 2.功率：6000W（功率可調）； 3.安裝方式：槽底部安裝有120組震子，功率50W/組；超聲波功率：50W×120組=6000W; 4.控制方式：升降機構下降到低位定時開啟，時間到自行關閉；
	提升機構	1套；采用亞德客氣缸+直線滑塊(氣源0.5Mpa)
	内循環沖洗	1套
		采用磁力泵，泵前有粗過濾，泵後有細過濾；
		1套10"不鏽鋼過濾器，内置過濾棉芯，過濾精度：2μ；
		内循環壓力可調，可顯示；
		内循環儲液槽1個，箱底斜面設計，便于排水和清理殘渣；配有箱蓋和排污閥，排污閥和總排水管連接，可直接排放；
	加熱系統	主清洗槽安裝12KW鑄鋁加熱闆，OMRON數顯溫控，溫控範圍：RT~ 6 0℃
	可移動清洗夾具	設計夾具Φ6mm批量生産，每次可同時放置13條工件；
	内壁吹水功能	采用無油風機+高效過濾器+自動閥切換（内壁沖洗和内壁吹水切換）

9.2 電器控制系統：

控制方式	1.設置觸摸屏操作界面，； 2.具有自動恒溫，液位保護等各種控制及保護功能； 3.所有超聲波發生器電源及音波輸出高頻線均為内插頭座方式連接，便于維修及美觀。每個獨立發生器均有功率無級可調，帶電流實時顯示； 3.清洗工序可單獨設置定時功能； 4.清洗槽設置加熱功能

9.3 設備底座、門闆

材質	1.底座采用不鏽鋼型材制作； 2.門闆采用不鏽鋼砂膠闆；

十．整機其它技術要求：

關鍵零部件及易損件易于更換；
各槽體、箱體設置總進水管，設置專門的閥門方便操作控制；
每個槽均設排液口，以便維修和清理；
設備使用的能源（水、電等）入口有集中規範的接入口，便于設備安裝，各管路鋪設整齊、美觀，管路有固定支架并固定牢固。活接頭、閥門等部件留有足夠的安裝空間，以便于維修、更換。加熱處施加保溫棉，減少熱能損耗。
整機設計美觀大方、剛性好，便于維修；
整機外門闆均采用不鏽鋼砂膠闆；
整機底座框架均采用不鏽鋼型材制作；

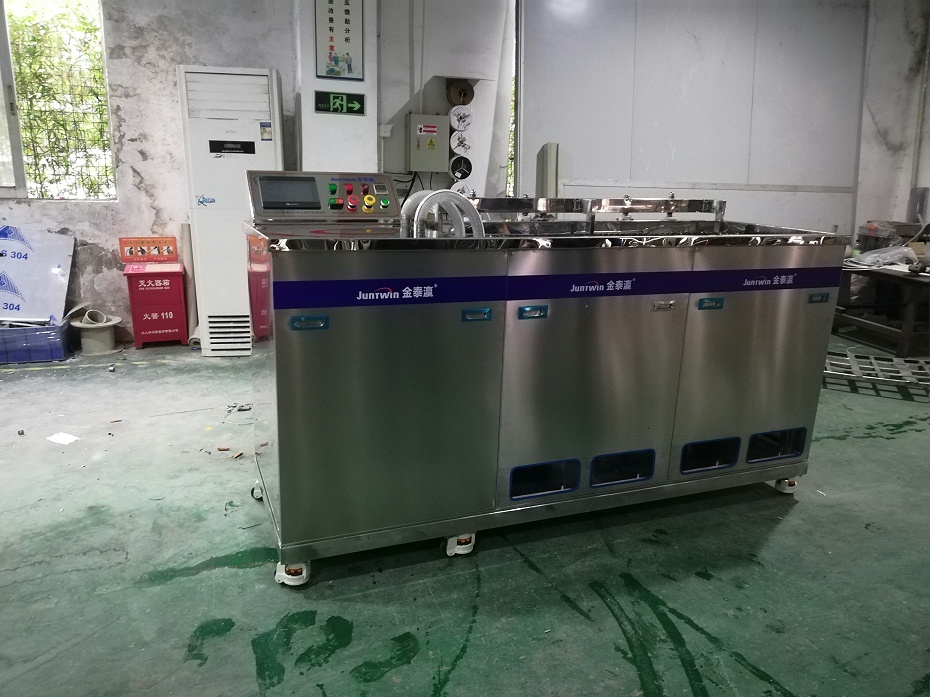

産品實拍

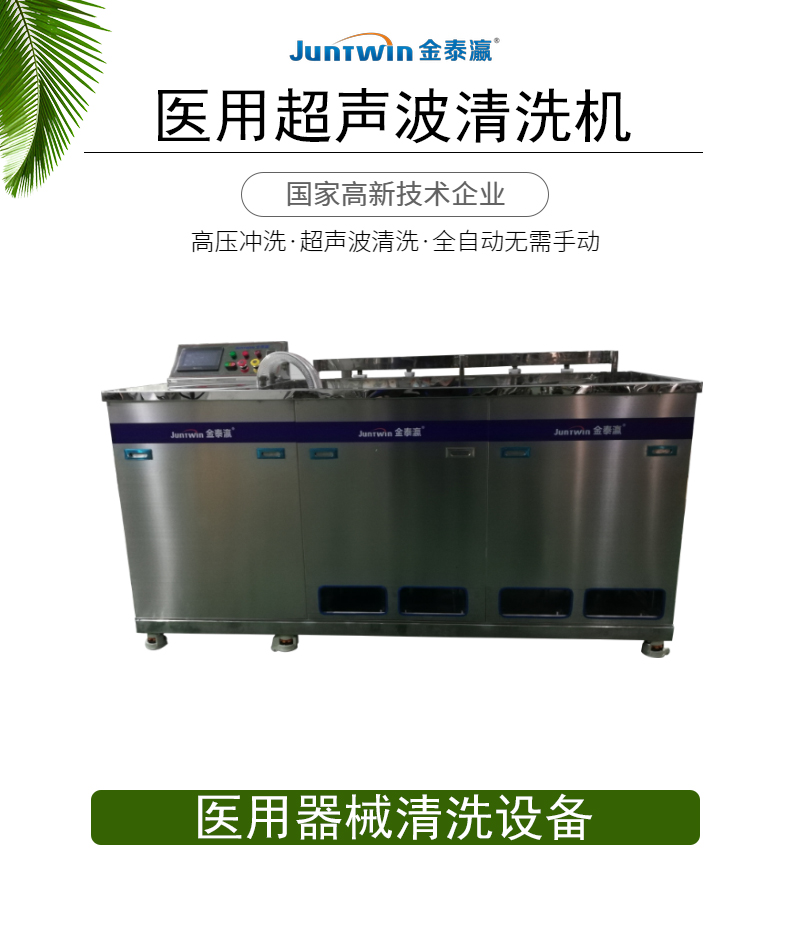

醫用超聲波清洗機
